在RBAC中最重要的概念包括：用户(User)，角色(Role)，权限(Permission)，资源(Resource)

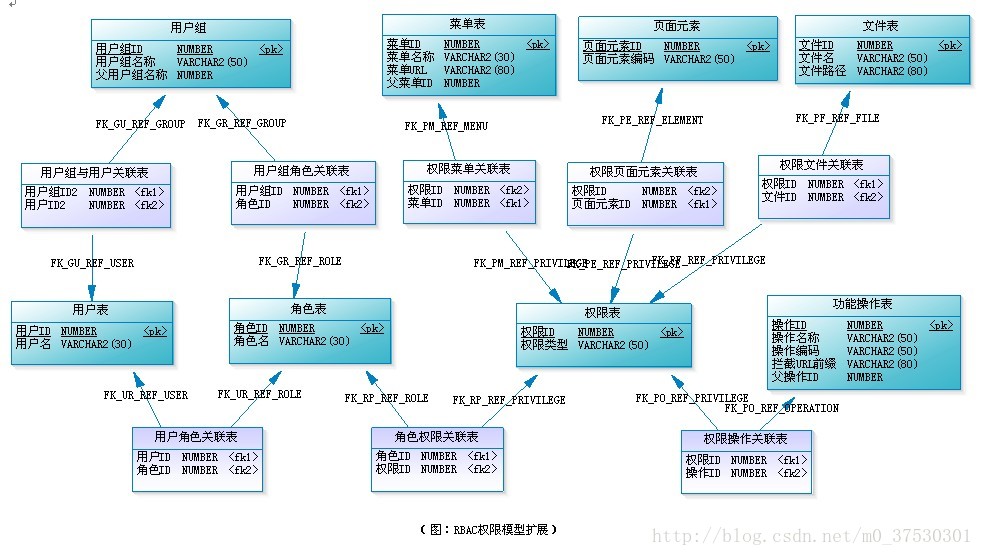

RBAC总体类图

User table： 用户表。用户ID，用户Name等属性。

Role table : 角色表。角色ID，角色Name，角色Type等属性

user_Role table : 用户角色关联表。 用户角色ID,用户ID，角色ID，产品，地区，渠道，费用等属性（因为这里要考虑业务维度，所以加上产品(product)、地区(reginCode)、渠道(channel)、费用(fee)等四个业务维度）（这个思路有待验证）。

Permission table : 权限表。权限ID，权限类型（用来判断是哪种资源的权限），权限Name等属性。

role_Permission table : 角色权限关联表。 角色ID(FK)，权限ID（FK）等

Menu table : 菜单表（资源）。菜单ID,菜单Name,菜单路径Url, 父菜单ID等属性。

page_Element table :页面元素表（资源）。页面元素ID，页面元素编码等属性。

File table : 文件表（资源）。 文件ID，文件名，文件路径等属性。

permission_Menu table : 权限菜单表。 权限ID（FK1），菜单ID（FK2）等属性。

permission_Element table：权限页面元素关联表。 权限ID（FK1），页面元素ID（FK2）等属性。

permission_File table : 权限文件关联表。权限ID（FK1），文件ID（FK2）等属性。

Operation table : 功能操作关联表。操作ID，操作名称，操作编码，拦截URL前缀，父操作ID等属性。

permission_Operation table : 权限功能关联表。权限ID（FK1），操作ID（FK2）等属性。
